Neistoty merania v testovacej komore fotovoltických modulov môžu výrazne ovplyvniť presnosť a spoľahlivosť výsledkov testov, ktoré sú kľúčové pre hodnotenie výkonu a životnosti fotovoltaických modulov. Ako dodávateľ testovacích komôr fotovoltických modulov je pochopenie týchto neistôt nevyhnutné pre poskytovanie vysokokvalitných testovacích riešení našim zákazníkom.
1. Zdroje neistôt merania
1.1 Neistoty merania teploty
Teplota je kritickým parametrom pri testovaní PV modulov, pretože ovplyvňuje elektrický výkon modulov. Neistota merania teploty môže vyplývať z viacerých faktorov.
Po prvé, presnosť snímačov teploty používaných v testovacej komore je hlavným zdrojom neistoty. Rôzne typy snímačov teploty, ako sú termočlánky a odporové teplotné detektory (RTD), majú rôzne úrovne presnosti. Napríklad termočlánky majú typicky presnosť ±0,5 - 2 °C, zatiaľ čo vysokokvalitné RTD môžu mať presnosť ±0,1 - 0,3 °C. Rozhodujúca je aj kalibrácia týchto senzorov. Ak snímače nie sú správne kalibrované, môže to viesť k významným chybám pri meraní teploty.
Po druhé, rozloženie teploty v testovacej komore môže byť nerovnomerné. Dokonca aj s pokročilými systémami regulácie teploty môžu byť teplotné gradienty vo vnútri komory. Tieto gradienty môžu byť spôsobené faktormi, ako je umiestnenie vykurovacích a chladiacich prvkov, vzory cirkulácie vzduchu a prítomnosť samotných FV modulov. Napríklad oblasť v blízkosti vykurovacích prvkov môže byť o niečo teplejšia ako ostatné časti komory. Táto nerovnomernosť môže spôsobiť neistoty pri meraní teploty v mieste FV modulu.
1.2 Neistoty merania ožiarenosti
Ožiarenie, čo je výkon na jednotku plochy slnečného svetla, je ďalším kľúčovým parametrom pri testovaní PV modulov. Meranie ožiarenosti má svoj vlastný súbor neistôt.
Presnosť snímačov žiarenia je prvoradá. Pyranometre, ktoré sa bežne používajú na meranie ožiarenosti, majú rôzne úrovne presnosti v závislosti od ich konštrukcie a kvality. Dôležitá je aj kalibrácia týchto snímačov. Nesprávna kalibrácia môže viesť k chybám v meraní ožiarenosti. Napríklad, ak pyranometer nie je kalibrovaný pre špecifickú spektrálnu odozvu testovaného FV modulu, môže prevýšiť alebo podhodnotiť skutočnú ožiarenosť.
Okrem toho sa spektrálne rozloženie svetelného zdroja v testovacej komore môže odchyľovať od prirodzeného spektra slnečného žiarenia. Väčšina testovacích komôr využíva umelé zdroje svetla, ako sú xenónové výbojky alebo metalhalogenidové výbojky. Tieto svetelné zdroje nemusia dokonale zodpovedať spektrálnym charakteristikám slnečného žiarenia, čo môže spôsobiť neistoty pri meraní výkonu FV modulu v reálnych podmienkach.
1.3 Neistoty merania vlhkosti
Vlhkosť môže tiež ovplyvniť výkon a životnosť FV modulov. Meranie vlhkosti v skúšobnej komore má svoje neistoty.
Dôležitým faktorom je presnosť snímačov vlhkosti. Senzory vlhkosti, ako sú kapacitné alebo odporové senzory, majú rôzne úrovne presnosti. Napríklad typický kapacitný snímač vlhkosti môže mať presnosť ±3 - 5% relatívnej vlhkosti. Rozhodujúca je aj kalibrácia týchto senzorov. Nesprávna kalibrácia môže viesť k chybám v meraní vlhkosti.
Okrem toho môže byť problémom stabilita vlhkosti v testovacej komore. Kolísanie vlhkosti môže nastať v dôsledku faktorov, ako je prevádzka zvlhčovacích a odvlhčovacích systémov, prítomnosť FV modulov a únik vzduchu z komory. Tieto výkyvy môžu spôsobiť neistotu pri meraní vlhkosti.
2. Vplyv neistôt merania na testovanie FV modulov
2.1 Hodnotenie výkonu
Neistoty merania môžu mať významný vplyv na hodnotenie výkonu FV modulu. Napríklad chyba v meraní teploty môže viesť k nesprávnemu výpočtu výkonu modulu. Keďže výstupný výkon FV modulu je závislý od teploty, nepresné meranie teploty môže viesť k nadhodnoteniu alebo podhodnoteniu výkonu modulu.
Podobne aj chyba v meraní ožiarenosti môže ovplyvniť hodnotenie výkonu modulu. Ak je ožiarenie nadhodnotené, modul sa môže zdať, že má vyšší výstupný výkon, než v skutočnosti má, a naopak. To môže viesť k nesprávnym rozhodnutiam o kvalite a účinnosti FV modulu.
2.2 Testovanie trvanlivosti
Pri testovaní životnosti môžu neistoty merania ovplyvniť hodnotenie dlhodobého výkonu FV modulu. Napríklad nesprávne meranie vlhkosti môže viesť k nepresnej simulácii skutočných podmienok prostredia, ktorým bude modul čeliť. Ak vlhkosť nie je presne kontrolovaná a meraná, nemusí byť možné presne predpovedať degradáciu modulu v priebehu času.
3. Zmiernenie neistôt merania
3.1 Kalibrácia snímača
Pravidelná kalibrácia snímačov teploty, ožiarenia a vlhkosti je nevyhnutná na zníženie neistoty merania. Kalibrácia by sa mala vykonávať pomocou sledovateľných štandardov, aby sa zabezpečila presnosť snímačov. Napríklad snímače teploty možno kalibrovať podľa certifikovaného referenčného teplomera a snímače ožiarenia možno kalibrovať podľa referenčného pyranometra.
3.2 Dizajn a ovládanie komory
Zlepšenie konštrukcie testovacej komory môže pomôcť znížiť neistoty merania. Napríklad použitie pokročilých systémov cirkulácie vzduchu môže pomôcť minimalizovať teplotné gradienty v komore. Použitie vysokokvalitných svetelných zdrojov so spektrálnym rozložením blízkym prirodzenému slnečnému svetlu môže znížiť neistotu merania ožiarenosti.
Okrem toho je možné použiť pokročilé riadiace systémy na udržanie stabilnej teploty, intenzity žiarenia a vlhkosti v komore. Tieto riadiace systémy môžu nepretržite monitorovať a upravovať parametre prostredia, aby sa zabezpečilo, že sú v požadovanom rozsahu.
4. Naše testovacie komory fotovoltických modulov
Ako dodávateľ testovacích komôr fotovoltických modulov sa zaväzujeme poskytovať vysokokvalitné testovacie riešenia s minimalizovanou neistotou merania. Naše testovacie komory sú vybavené vysoko presnými snímačmi, ktoré sú pravidelne kalibrované, aby zaistili spoľahlivé výsledky merania.
Ponúkame rad testovacích komôr, vrátaneProgramovateľná teplota a klimatická testovacia komora, ktorý umožňuje presné ovládanie teploty a vlhkosti. Táto komora je vhodná pre rôzne aplikácie testovania fotovoltických modulov, vrátane hodnotenia výkonu a testovania odolnosti.
nášKomora na testovanie teploty a vlhkosti a vibráciíkombinuje testovanie teploty, vlhkosti a vibrácií, čím poskytuje komplexnejšie hodnotenie výkonu FV modulu v rôznych podmienkach prostredia.

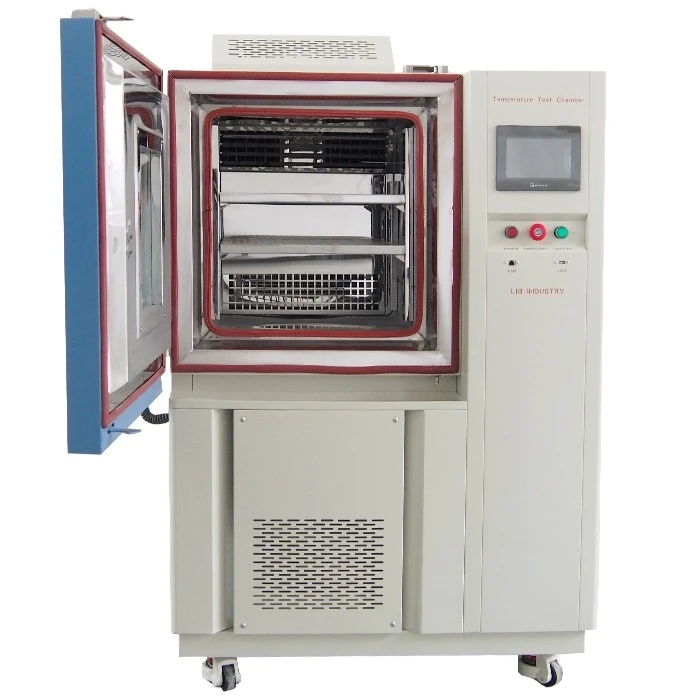

Pre automobilové aplikácie tiež ponúkameKomora s riadenou teplotou pre automobilový priemysel, ktorý je navrhnutý tak, aby spĺňal špecifické požiadavky testovania FV modulov v automobilovom priemysle.
5. Kontaktujte nás ohľadom nákupu a konzultácie
Ak hľadáte testovaciu komoru FV modulov a chcete zabezpečiť presné a spoľahlivé výsledky testovania, sme tu, aby sme vám pomohli. Náš tím odborníkov vám môže poskytnúť podrobné informácie o našich produktoch vrátane funkcií, špecifikácií a výkonu našich testovacích komôr. Môžeme tiež ponúknuť prispôsobené riešenia, aby vyhovovali vašim špecifickým potrebám testovania.
Či už ste výrobca fotovoltických modulov, výskumná inštitúcia alebo automobilová spoločnosť, naše testovacie komory vám môžu poskytnúť presné a spoľahlivé výsledky testovania, ktoré potrebujete. Kontaktujte nás ešte dnes, aby ste mohli začať proces obstarávania a prediskutovať svoje požiadavky.
Referencie
- ASTM International. (2021). Štandardné testovacie metódy pre kryštalické kremíkové pozemné fotovoltaické (PV) moduly. ASTM E905 - 21.
- IEC. (2020). Fotovoltaické zariadenia - Časť 2: Požiadavky na referenčné solárne zariadenia. IEC 60904 – 2:2020.
- ISO. (2019). Neistota merania - Časť 1: Návod na vyjadrenie neistoty pri meraní. Príručka ISO/IEC 98 – 3:2019.
